Центральная сигнализация (энергообъекта) - это комплекс технических средств, обеспечивающих оперативный сбор информации о состоянии оборудовании энергообъекта. На данном этапе развития устройств центральной сигнализации используются микропроцессорные, микроэлектронные и электромеханические устройства. Центральная сигнализация подразделяется на две категории важности, аварийная центральная сигнализация и предупредительная.
С ее помощью дежурный персонал следит за положением установленных на подстанции коммутационных аппаратов, при дистанционном управлении – получает сведения о правильном выполнении поданных команд. Сигнализация обращает внимание оператора на отклонение режима работы оборудования от заданного: на перегрузку, перегрев или переохлаждение, повышение или понижение напряжения и частоты, замыкание на землю в сетях или обмотках электроаппаратов и т. д.
Предупредительная сигнализация
Предупредительная сигнализация оповещает оперативный персонал о ненормальном режиме работы или состоянии оборудования, при котором оно может продолжать работу, но развитие которого может привести к отключению либо с развитием процесса, либо через определённую выдержку времени, на которую настроено устройство защиты данного оборудования.
Предупредительная сигнализация без выдержки времени
Для событий, которые фиксируются схемой сигнализации без выдержки времени, характерным признаком является то, что сигнал о ненормальном состоянии оборудования придётся квитировать (сбрасывать) непосредственно на оборудовании. Т.е. выходной канал схемы сигнализации оборудования сбрасывается только на месте.
Предупредительная сигнализация с выдержкой времени
Для событий, которые фиксируются схемой сигнализации с выдержкой времени, характерным признаком является то, что сигнал о ненормальном состоянии оборудования может квитироваться (сбрасываться) самостоятельно, при возврате какой либо величины измеряемого параметра к нормальному состоянию, например температура оборудования, уровень масла в маслованнах подшипников агрегатов, снижение давления в системе подачи сжатого воздуха и т.д. Т.е. при достижении ненормального состояния системы автоматического управления могут вернуть значение измеряемого параметра к заданной величине.
Кроме того, выдержка времени устанавливается на сигналах, где возможно появление ложного или очень кратковременного сигнала.
Аварийная сигнализация
Аварийная сигнализация предупреждает оперативный персонал об аварийном состоянии оборудования. Как правило, аварийная сигнализация срабатывает при отключении оборудования действиями защит. Аварийная сигнализация имеет более высокий приоритет перед предупредительной.
Аппаратная реализация центральной сигнализации

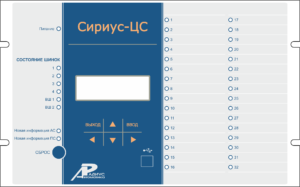

На данный момент на энегообъектах используются устройства центральной сигнализации на электромеханической базе (реализуется с использованием реле РИС-Э3М), на микроэленной базе и на базе микропроцессорных терминалов (например, устройство центральной сигнализации Сириус-ЦС).
Описание работы схемы сигнализации на базе электромеханики

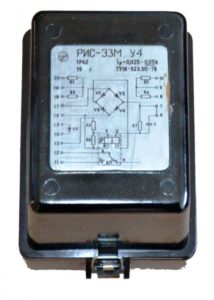

При срабатывании (замыкании) выходного реле сигнализации на контролируемом оборудовании, в схеме сигнализации начинает протекать электрический ток, который зажигает лампы табло и приводит к срабатыванию реле импульсной сигнализации. Реле импульсной сигнализации (на примере реле РИС-Э3М) устроено таким образом, что оно фиксирует изменение тока в цепи ровно на величину тока, протекающего через лампы табло, поэтому при наличии уже "выпавшего" сигнала, и сбросе (квитировании) схемы центральной сигнализации, приход следующего сигнала фиксируется также, как и первый сигнал, оповещая оперативный персонал о том, что произошло другое событие, которое требует вмешательства.

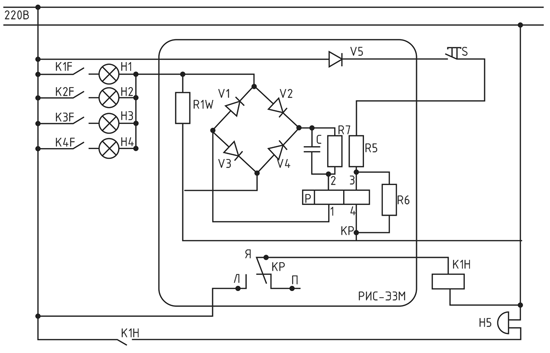

Принцип работы схемы центральной сигнализации на базе электромеханического реле показан на рисунке ниже:
Как видно из схемы подключения, при замыкании контакта K1F загорается лампа H1 и срабатывает чувствительный орган реле РИС-Э3М, которое включает промежуточное реле K1H, включающее звонок или гудок центральной сигнализации. Кнопкой S схема центральной сигнализации возвращается в исходное (не сработанное состояние). При поступлении нового сигнала реле РИС-Э3М срабатывает повторно.
Центральная сигнализация на базе микроэлектронных компонентов
Реализация центральной сигнализации с применением устройств на базе микроэлектронных компонентов схожа по принципу работы с работой схемы на базе электромеханических реле, только в качестве чувствительного анализирующего органа выступает электронная схема.
РТД-12 расшифровывается как "реле токовое двухстабильное".
Центральная сигнализация на базе микропроцессорной техники
Микропроцессорные устройства центральной сигнализации предназначены для построения систем центральной сигнализации на объектах энергосистем, оснащенных как микропроцессорными, так и электромеханическими устройствами релейной защиты и автоматики. Устройства имеют специальное исполнение, обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Функции, выполняемые устройством:
- фиксация времени появления и снятия сигналов, поступающих по шинкам сигнализации с обеспечением повторности действия;
- фиксация времени появления и снятия сигналов сигнализации от конкретных устройства защиты, подключаемых к дискретным входам, с обеспечением повторности действия;
отображение с помощью светодиодов и алфавитно-цифрового индикатора состояния объектов подстанции; - формирование сигналов обобщенной сигнализации («Сигнализация на дому», «Звуковая аварийная сигнализация», «Звуковая предупредительная сигнализация», «Аварийная сигнализация мигающая»), сигналов телемеханики, а также сигналов «Отказ» и «Неисправ- ность»;
- накопление в архиве информации о зафиксированных событиях;
- передача по линии связи на верхний уровень обобщенной информации о текущем состоянии подстанции или участка, передачу архива событий, просмотр и изменение уставок;
- контроль исправности системы сигнализации;
- самодиагностика устройства.
Примечания
- Руководство по эксплуатации Сириус-ЦС.
- Руководство по эксплуатации реле РТД-12.
- Руководство по эксплуатации реле РИС-Э3М.
