Единая энергетическая система России

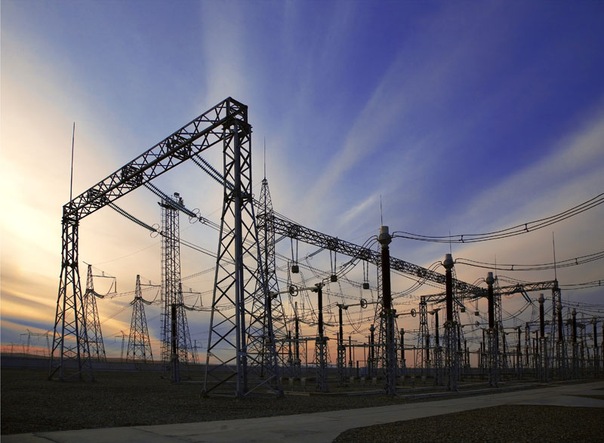

Подстанция (ОРУ)
Фото подстанции 500 кВ. Открытое распределительное устройство.

Единая энергетическая система России (ЕЭС России) — совокупность производственных и иных имущественных объектов электроэнергетики, связанных единым процессом производства (в том числе производства в режиме комбинированной выработки электрической и тепловой энергии) и передачи электрической энергии в условиях централизованного оперативно-диспетчерского управления в электроэнергетике.

ГОСТ 21027-75 дает следующее определение Единой энергосистемы:

Единая энергосистема — совокупность объединённых энергосистем (ОЭС), соединённых межсистемными связями, охватывающая значительную часть территории страны при общем режиме работы и имеющая диспетчерское управление

ЕЭС России охватывает практически всю обжитую территорию страны и является крупнейшим в мире централизованно управляемым энергообъединением. В настоящее время ЕЭС России включает в себя 69 энергосистем на территории 79 субъектов российской Федерации, работающих в составе шести работающих параллельно ОЭС — ОЭС Центра, Юга, Северо-Запада, Средней Волги, Урала и Сибири и ОЭС Востока, работающей изолированно от ЕЭС России. Кроме того, ЕЭС России осуществляет параллельную работу с ОЭС Украины, ОЭС Казахстана, ОЭС Белоруссии, энергосистемами Эстонии, Латвии, Литвы, Грузии и Азербайджана, а также с NORDEL (связь с Финляндией через вставку постоянного тока в Выборге). Энергосистемы Белоруссии, России, Эстонии, Латвии и Литвы образуют так называемое «Электрическое кольцо БРЭЛЛ», работа которого координируется в рамках подписанного в 2001 году Соглашения о параллельной работе энергосистем БРЭЛЛ.

Системный оператор выделяет три крупных независимых энергообъединения в Европе — Северную (NORDEL), Западную (UCTE) и Восточную (ЕЭС/ОЭС) синхронные зоны (NORDEL и UCTE в июле 2009 года вошли в состав нового европейского объединения — ENTSO-E). Под ЕЭС/ОЭС понимается ЕЭС России в совокупности с энергосистемами стран СНГ, Балтии и Монголии.

Преимущества объединения электрических станций и сетей в ЕЭС России.

Параллельная работа электростанций в масштабе Единой энергосистемы позволяет реализовать следующие преимущества:

  • снижение суммарного максимума нагрузки ЕЭС России на 5 ГВт;
  • сокращение потребности в установленной мощности электростанций на 10-12 ГВт;
  • оптимизация распределения нагрузки между электростанциями в целях сокращения расхода топлива;
  • применение высокоэффективного крупноблочного генерирующего оборудования;
  • поддержание высокого уровня надёжности и отказоустойчивости энергетических объединений.

Совместная работа электростанций в Единой энергосистеме обеспечивает возможность установки на электростанциях агрегатов наибольшей единичной мощности, которая может быть изготовлена промышленностью, и укрупнения электростанций. Увеличение единичной мощности агрегатов и установленной мощности электростанций имеет значительный экономический эффект.

История создания

Принципы централизации выработки электроэнергии и концентрации генерирующих мощностей на крупных районных электростанциях были заложены ещё при реализации плана ГОЭЛРО. Развитие электроэнергетики СССР в 1930-е годы характеризовалось началом формирования энергосистем. В 1926 году в Московской энергосистеме была создана первая в стране центральная диспетчерская служба (ЦДС, в настоящее время ЦДС носят названия Региональных диспетчерских управлений и имеют статус филиалов ОАО «СО ЕЭС»). К 1935 году в стране работало шесть энергосистем, в том числе Московская, Ленинградская, Донецкая и Днепровская. Первые энергосистемы были созданы на основе ЛЭП напряжения 110 кВ, за исключением Днепровской, в которой использовались линии напряжения 154 кВ, принятого для выдачи мощности Днепровской ГЭС.

В 1942 году для координации работы трех районных энергетических систем: Свердловской, Пермской и Челябинской было создано первое Объединённое диспетчерское управление — ОДУ Урала. В 1945 году было создано ОДУ Центра.

В начале 1950-х годов было начато строительство каскада гидроэлектростанций на Волге. В 1956 году объединение энергосистем Центра и Средней Волги линией электропередачи 400 кВ «Куйбышев — Москва», обеспечивавшей выдачу мощности Куйбышеской ГЭС, обозначило начало формирования Единой энергосистемы СССР. Последовавшее строительство ЛЭП 500 кВ от каскада Волжских ГЭС обеспечило возможность параллельной работы энергосистем Центра, Средней и Нижней Волги и Урала и завершило первый этап создания Единой энергетической системы.

В июле 1962 году было подписано соглашение о создании в Праге Центрального диспетчерского управления (ЦДУ) энергосистем Болгарии, Венгрии, ГДР, Польши, СССР, Румынии и Чехословакии. Это соглашение привело к созданию крупнейшей на планете энергосистемы «Мир» (установленная мощность электростанций более 400 ГВт).

В 1967 году на базе ОДУ Центра было создано Центральное диспетчерское управление (ЦДУ) ЕЭС СССР, принявшее на себя также функции диспетчерского управления параллельной работой энергосистем ОЭС Центра.

В 1970 году к ЕЭС была присоединена ОЭС Закавказья, а в 1972 году — ОЭС Казахстана и отдельные районы Западной Сибири.

В 1978 году ОЭС Сибири была присоединена к ЕЭС СССР.

К 1990 году в состав ЕЭС СССР входили 9 из 11 энергообъединений страны, охватывая 2/3 территории СССР, на которых проживало более 90 % населения. В ноябре 1993 г. из-за большого дефицита мощности на Украине был осуществлён вынужденный переход на раздельную работу ЕЭС России и ОЭС Украины, что привело к раздельной работе ЕЭС России с остальными энергосистемами, входящими в состав энергосистемы «Мир». В дальнейшем параллельная работа энергосистем, входящих в состав «Мира», с центральным диспетчерским управлением в Праге не возобновлялась. После распада СССР электрические связи между некоторыми энергообъединениями в составе ЕЭС России стали проходить по территории независимых государств и электроснабжение части регионов оказалось зависимым от этих государств (связи 500—1150 кВ между ОЭС Урала и Сибири, проходящие по территории Казахстана, связи ОЭС Юга и Центра, частично проходящие по территории Украины, связи ОЭС Северо-Запада с Калининградской энергосистемой, проходящие по территории стран Балтии).

В 1995 году ОДУ Центра выведено из состава ЦДУ ЕЭС России в качестве Дирекции оперативно-диспетчерского управления объединенной энергетической системы Центра «Центрэнерго» (филиал РАО «ЕЭС России»).

1 июля 2008 года РАО «ЕЭС России» прекратило своё существование. В результате реорганизации из состава холдинга были выделены 23 независимые компании.

Административно-хозяйственное управление ЕЭС

До 1 июля 2008 года высшим уровнем в административно-хозяйственной структуре управления электроэнергетической отраслью являлось ОАО «РАО ЕЭС России».

Диспетчерско-технологическое управление работой ЕЭС России осуществляет ОАО «СО ЕЭС».

Постановлением Правительства РФ от 11.07.2001 № 526 «О реформировании электроэнергетики Российской Федерации» Единая энергетическая система России признана «общенациональным достоянием и гарантией энергетической безопасности» государства. Основной её частью «является единая национальная энергетическая сеть, включающая в себя систему магистральных линий электропередачи, объединяющих большинство регионов страны и представляющая собой один из элементов гарантии целостности государства». Для её «сохранения и укрепления, обеспечения единства технологического управления и реализации государственной политики в электроэнергетике» было предусмотрено создание ОАО «ФСК ЕЭС». В постановлении Правительства Российской Федерации от 26.01.2006 № 41 были утверждены критерии отнесения к ЕНЭС магистральных линий электропередачи и объектов электросетевого хозяйства. Следует отметить, что в других нормативных документах аббревиатура ЕНЭС расшифровывается как «Единая национальная электрическая сеть», что является более правильным с технической точки зрения.

Большинство тепловых электростанций России находятся в собственности семи ОГК (оптовые генерирующие компании) и четырнадцати ТГК (территориальные генерирующие компании). Большая часть производственных мощностей гидроэнергетики сосредоточена в руках компании ПАО «РусГидро».

Эксплуатирующей организацией АЭС России является АО «Концерн Росэнергоатом».

Реформирование электроэнергетики подразумевало создание в России оптового и розничных рынков электрической энергии. Деятельность по обеспечению функционирования коммерческой инфраструктуры оптового рынка, эффективной взаимосвязи оптового и розничных рынков, формированию благоприятных условий для привлечения инвестиций в электроэнергетику, организации на основе саморегулирования эффективной системы оптовой и розничной торговли электрической энергией и мощностью осуществляет некоммерческое партнёрство «Совет рынка». Деятельность по организации торговли на оптовом рынке, связанная с заключением и организацией исполнения сделок по обращению электрической энергии, мощности и иных объектов торговли, обращение которых допускается на оптовом рынке, осуществляет коммерческий оператор оптового рынка — ОАО «Администратор торговой системы оптового рынка электроэнергии» (ОАО «АТС»).

Особенности ЕЭС

ЕЭС России располагается на территории, охватывающей 8 часовых поясов. Необходимостью электроснабжения столь протяжённой территории обусловлено широкое применение дальних электропередач высокого и сверхвысокого напряжения. Системообразующая электрическая сеть ЕЭС (ЕНЭС) состоит из линий электропередачи напряжения 220, 330, 500 и 750 кВ. В электрических сетях большинства энергосистем России используется шкала напряжений 110—220 — 500—1150 кВ. В ОЭС Северо-Запада и частично в ОЭС Центра используется шкала напряжений 110—330 — 750 кВ. Наличие сетей напряжения 330 и 750 кВ в ОЭС Центра связано с тем, что сети указанных классов напряжения используются для выдачи мощности Калининской, Смоленской и Курской АЭС, расположенных на границе использования двух шкал напряжений. В ОЭС Юга определённое распространение имеют сети напряжения 330 кВ.

Структура генерирующих мощностей

ОЭС, входящие в состав ЕЭС России, имеют различную структуру генерирующих мощностей, значительная часть энергосистем не сбалансирована по мощности и электроэнергии. Основу российской электроэнергетики составляют около 600 электростанций суммарной мощностью 210 ГВт, работающих в составе ЕЭС России. Две трети генерирующих мощностей приходится натепловые электростанции. Около 55 % мощностей ТЭС составляют теплоэлектроцентрали (ТЭЦ), а 45 % — конденсационные электростанции (КЭС). Мощность гидравлических (ГЭС), в том числе гидроаккумулирующих (ГАЭС) электростанций составляет 21 % установленной мощности электростанций России. Мощность атомных электростанций составляет 17,2 % установленной мощности электростанций страны. Для ЕЭС России характерна высокая степень концентрации мощностей на электростанциях. На тепловых электростанциях эксплуатируются серийные энергоблоки единичной мощностью 500 и 800 МВт и один блок мощностью 1200 МВт на Костромской ГРЭС. Единичная мощность энергоблоков действующих АЭС достигает 1000 МВт.

Технические проблемы функционирования ЕЭС

Одной из серьёзных проблем функционирования ЕЭС является слабость межсистемных, а иногда и системообразующих связей в энергосистеме, что приводит к «запиранию» мощностей электрических станций. Слабость межсистемных связей в ЕЭС обусловлена её территориальной распределённостью. Ограничения в использовании связей между различными ОЭС и большинства наиболее важных связей внутри ОЭС определяются в основном условиями статической устойчивости; для ЛЭП, обеспечивающих выдачу мощности крупных электростанций, и ряда транзитных связей определяющими могут быть условия динамической устойчивости.

Проводившиеся исследования выявили, что стабильность частоты в ЕЭС России ниже, чем в UCTE. Особенно большие отклонения частоты происходят весной и во второй половине ночи, что свидетельствует об отсутствии гибких средств регулирования частоты.

Перспективы развития ЕЭС

Развитие ЕЭС в обозримой перспективе описывается в Генеральной схеме размещения объектов электроэнергетики до 2020 года.

В настоящее время Системный оператор завершил работу над технико-экономическим обоснованием (ТЭО) объединения ЕЭС/ОЭС с UCTE. Такое объединение означало бы создание самого большого в мире энергетического объединения, расположенного в 12 часовых поясах, суммарной установленной мощностью более 860 ГВт. 2 апреля 2009 года в Москве состоялась Международная отчётная конференция «Перспективы объединения энергосистем Восток-Запад (Результаты ТЭО синхронного объединения ЕЭС/ОЭС с UCTE)». ТЭО показало, что «синхронное объединение энергосистем UCTE и ЕЭС/ОЭС возможно при условии проведения ряда технических, эксплуатационных и организационных мероприятий и создания необходимых правовых рамок, определённых исследованием. Поскольку выполнение этих условий, вероятно, потребует длительного времени, синхронное объединение должно рассматриваться как долгосрочная перспектива. Для построения совместной, крупнейшей в мире рыночной платформы для торговли электроэнергией между синхронными зонами UCTE и ЕЭС/ОЭС также может быть рассмотрено создание несинхронных связей, что, однако, требует проведения отдельных исследований заинтересованными сторонами».

Ссылки на использованную литературу:

  1. Федеральный закон Российской Федерации от 26 марта 2003 г. N 35-ФЗ «Об электроэнергетике»
  2. ГОСТ 21027-75 «Системы энергетические. Термины и определения»
  3. Соотношение территорий федеральных округов, регионов и энергосистем
  4. Менеджмент и маркетинг в электроэнергетике: учебное пособие для студентов ВУЗов /А. Ф. Дьяков, В. В. Жуков, Б. К. Максимов, В. В. Молодюк; под ред. А. Ф. Дьякова. — 3-е изд. — М.: Издательский дом МЭИ, 2007
  5. Мегаэнциклопедия Кирилла и Мефодия
  6. Автоматизация диспетчерского управления в электроэнергетике/В. А. Баринов, А. З. Гамм, Ю. Н. Кучеров, В. Г. Орнов, Ю. Н. Руденко, В. А. Семёнов, В. А. Тимофеев, Ю. А. Тихонов, Е. В. Цветков; под общей ред. Ю. Н. Руденко и В. А. Семёнова. — М.: Издательство МЭИ, 2000
  7. Основы современной энергетики: учебник для вузов : в 2 т. / под общей редакцией чл.-корр. РАН Е. В. Аметистова. — 4-е изд., перераб. и доп. — М. : Издательский дом МЭИ, 2008. Том 2. Современная электроэнергетика / под ред. профессоров А. П. Бурмана и В. А. Строева. — 632 с., ил.
  8. Перспективы объединения энергосистем ЕЭС/ОЭС и UCTE
  9. Перспективы объединения энергосистем Восток-Запад
  10. http://www.so-ups.ru/fileadmin/files/company/international/ucte-ees/Obzor_osnovnykh_rabot_i_rezultatov_Proekta.pdf
