Линейное напряжение в трёхфазной системе токов и напряжений - это напряжение между выводами трёхфазного электрогенератора или трансформатора, т.е. это напряжение фаз между собой. Данное понятие применимо не только для трёхфазных систем токов и напряжений. Линейным данное напряжение называется потому, что это напряжение измеряется между линейными проводами и соответствует напряжению линии, в отличие от фазного напряжения. Линейное напряжение сдвинуто по фазе на π/6 относительно фазных. Линейное напряжение характеризует напряжение линии.
Линейные токи и напряжения
Для трёхфазной системы токов и напряжений справедливо правило, что линейное напряжение в √3 раз больше фазного и, наоборот, фазное напряжение в √3 раз меньше линейного.
Векторная диаграмма линейных токов и напряжений трёхфазной системы

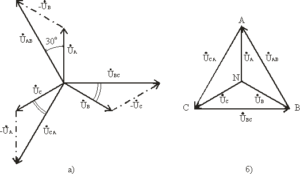

Векторная диаграмма 3-х фазных линейных напряжений:
Векторная диаграмма линейных 3-х фазных токов:
