ТСУ (Тиристорная система управления) - система управления нагрузкой, основанная на регулировании мощности при помощи электронных ключей - тиристоров. На основе ТСУ работают такие устройства, как softstarter - устройство плавного пуска электродвигателя.
В современных реализациях систем управления нагрузкой, таких как управление освещением в квартире, всё чаще используются транзисторы, за счёт более простой схемы управления ключами на транзисторах, и удешевления технологии IGBT.
Однако, тиристорные системы управления продолжают выпускаться и совершенствоваться, поскольку стоимость тиристора всё равно ниже, чем стоимость IGBT-транизистора.
Стоит отметить, что тиристорные системы управления используются исключительно в цепях переменного тока, за счёт специфики работы тиристора. Так, например, для регулирования нагрузки постоянного тока используется ТСУ до выпрямителя, а если такового нет, или нет возможности регулировать переменный ток, в цепи постоянного тока устанавливается регулирующее устройство на биполярных, полевых и IGBT-транзисторах.
Широчайшее распространение ТСУ получили при использовании в качестве систем плавного пуска трёхфазных асинхронных электродвигателей.

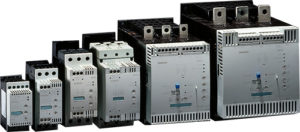

Внешний вид систем плавного пуска, основанных на ТСУ, производства компании Siemens:
Принцип действия основан на ограничении тока (напряжения) нагрузки, путём открытия тиристора с определённым углом (т.е. запаздыванием). Получается, что тиристор пропускает к нагрузке не полную полуволну, а только её часть (порцию), размер которой зависит от настройки угла открытия тиристора.

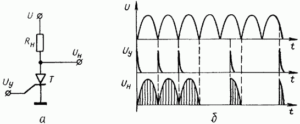

На рисунке показан упрощённый смысл работы ТСУ. Схема приведена для облегчения понимания процессов, которые происходят в тиристорной системе управления. Как видно из рисунка, при включении тиристора вначале полуволны, на нагрузку подаётся полный ток нагрузки, при небольшом отставании управляющего сигнала, на нагрузку подаётся уже часть полуволны, а значит и мощность, выделяемая на нагрузке уменьшится в зависимости от этого. Импульсы рождает схема управления тиристорным преобразователем.
В схемах ТСУ обычно используются обычные незапираемые тиристоры, поскольку они работают в цепях переменного тока, необходимости в управлении закритием тиристора нет, так как тиристор закрывается сам в конце полуволны (когда напряжение равно нулю).
