Представляем Вашему вниманию простую схему сигнализатора уровня жидкости на биполярных транзисторах с генератором звукового сигнала. Данная схема может питаться как от автономного источника питания, в виде 3-х батарей типа АА, или от зарядного устройства телефона на выходное напряжение 4,5 - 5 Вольт. Схема поможет контролировать критический (аварийный) уровень жидкости в различных емкостях, приямках помещений и т.д. Например, в качестве сигнализации переполнения сливной ямы, ливнёвой канализации, а так же контроль протечек в различных помещениях типа подвалов, ванных комнат и т.д.
Марки электронных компонентов указаны на Рис.1. Динамик можно использовать от старого мобильного телефона. Частота вибратора порядка 650 Гц.
Рис. 1. Принципиальная схема универсального сигнализатора.
Схему сигнализатора можно реализовать на текстолитовой плате. На плате желательно предусмотреть монтажный клеммник для подключения цепей датчика, динамика, тумблера и питания (всего 8 клемм). В качестве корпуса можно использовать проходную (распаечную) коробку наружного исполнения. Динамик лучше установить в корпусе сигнализатора на лицевой стороне, хотя его сделать выносным, и установить в соседнем помещении.
В качестве источника питания можно использовать зарядное устройство для мобильного телефона 4.5 В 350-500 мА, например старые зарядки Nokia или Samsung, или монтажную коробку под 3 батареи 1.5 В типа АА. При питании от батарей монтажную коробку под батареи расположить внутри корпуса сигнализатора.

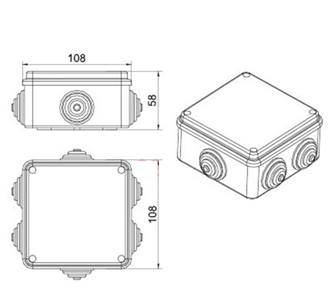

Рис.2. Габаритные размеры распаечной коробки (корпуска сигнализатора).
